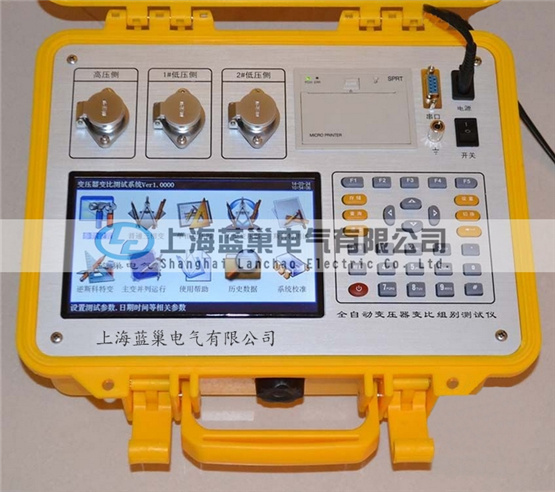

LCBZC-S有源變壓器變比組別測試儀

2017/5/10 22:44:09 點擊量：98 標簽：

產品概述

    根據國家有關規定，變壓器生產過程中的半成品和成品以及新安裝和檢修后的變壓器在投運前必須進行變壓比測試，在《電力設備交接和預防性試驗規程》中也要求對運行的變壓器定期進行變比的測量。通過對變壓器的變比測試，就可以發現變壓器的線圈短路、回路開路、連接錯誤、調壓開關以及變壓器中的內部故障或接觸故障等等，從而保證設備的安全運行。

    LCBZC-S有源變壓器變比組別測試儀實現了對變壓器變比及組別的全自動測量。儀器采用大屏幕液晶顯示器，全部操作由中文菜單提示，簡單直觀。儀器的測試結果準確可靠，測試速度快，復測性好，并且能夠存儲和打印數據，體積小巧，方便攜帶，抗干擾能力強，能夠適用于各種試驗現場，滿足各類用戶需要。

功能特點

 1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號，經大功率功放實現三相電源輸出，失真度小，穩定性高，相間對稱度極高，測試結果具有更好的等效性，不會出現組別誤判等現象。

 2、既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可進行自動識別組號。

 3、操作簡單：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。

 4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

 5、獨家首創可以以內置充電電池做為工作電源，現場不用尋找工作電源。（選配功能）

 6、首次在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。

 7、能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。

 8、抗振性好：軍品接插件的使用增強了抗振性能。

 9、采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。

10、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。

 11、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小，不受工作電源的影響。

 12、攜帶方便：體積小，重量輕。

技術參數

★ 測量范圍：變比 0.8-10000

★ 組別：1-12

★ 準確度：0.1級0.8－2000

                  0.2級2000－5000

                  0.3級5000－10000

★ 相位差測試范圍： 0～360°

★ 相位測量精度：0.2°

★ 相位差分辨率： 0.001°

★ 儀器電源輸入：220V±22V 、50Hz±1Hz

★ 外形尺寸：320×240×130（mm）

★ 重    量：3kg
